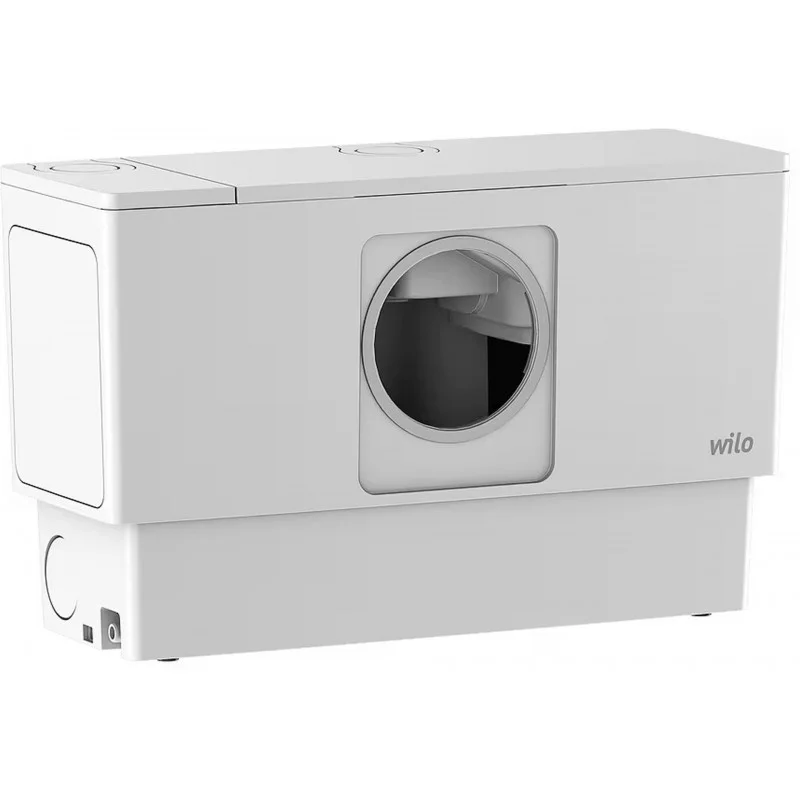

Wilo DrainLift MINI5-XS/WC-EF 6095130

Wilo DrainLift MINI5-XS/WC-EF je kompaktná, plne automatická a zapojeniu pripravená prečerpávacia stanica s bezpotenciálovým kontaktom poplachu. Je určená na odvodňovanie umývadiel, spŕch, vaní a WC vrátane splaškovej vody s obsahom fekálií. Zariadenie spĺňa požiadavky normy EN 12050-3.

Použitie

Prečerpávacia stanica je určená na zber a dopravu odpadových vôd v domových aplikáciách:

• Odpadová voda s obsahom fekálií

Pri použití zariadení podľa EN 12050-3 je potrebné dodržať tieto podmienky:

• Všetky pripojené odvodňovacie zariadenia musia byť inštalované v jednej miestnosti
• Nad úrovňou spätného vzdutia musí byť k dispozícii ďalšia toaleta

Konštrukcia a vyhotovenie

Kompaktná, plne zaplaviteľná prečerpávacia stanica s ponorným čerpadlom, dodávaná v zapojeniu pripravenej verzii. Ponorné čerpadlo je vybavené rotujúcim rezacím nožom, ktorý spoľahlivo rozomieľa fekálie v odpadovej vode.

Meranie hladiny zabezpečuje snímač hladiny. Odvzdušnenie je integrované do vnútorného krytu a vybavené filtrom s aktívnym uhlím. Nádrž je úplne uzavretá vekom.

Pre externú signalizáciu poruchy je k dispozícii bezpotenciálový rozpínací kontakt (NC).

Prípojky

• 1 × prítok DN 40 (50 mm), smerom nahor, bez spätného ventilu, z výroby uzavretý
• 2 × prítok DN 40/50 (50/63 mm), vodorovne vľavo a vpravo, so spätným ventilom, z výroby otvorené
• 1 × WC prípojka DN 100 (110 mm), smerom dopredu, z výroby otvorená
• 1 × výtlačná prípojka DN 32/40 (40/50 mm), smerom nahor, so spätným ventilom

WC prípojku je možné v prípade potreby viesť vodorovne vľavo a výtlačnú prípojku vodorovne vpravo. Príslušné otvory sú z výroby pripravené.

• Tesniaca manžeta DN 32/40 pre výtlačný výstup
• Tesniaca manžeta DN 100 pre WC prípojku
• Upínací krúžok a hadicové spony
• Prítokové prípojky DN 50
• Tesniace manžety DN 40/50
• Spätné klapky
• Rúrkové a hadicové spony
• Tesniace zátky a O-krúžky
• Kotvenie proti vztlaku s montážnymi uholníkmi, skrutkami a hmoždinkami
• Súprava pre núdzové vypúšťanie
• Súprava pre nastavenie saciej výšky
• Súprava pre vodorovnú výtlačnú prípojku
• Návod na montáž a obsluhu

• Teplota média	od 3 °C
• Maximálna teplota média krátkodobo	75 °C
• Teplota okolia	od 3 °C
• Maximálny prevádzkový tlak	1 bar

• Sieťové napájanie	1 × 230 V, 50 Hz
• Menovitý výkon P2	0,45 kW
• Menovitý prúd	3,5 A
• Menovité otáčky	2800 1/min
• Izolačná trieda	F
• Stupeň krytia	IP68
• Maximálna frekvencia spínania	20 1/h

• Nádrž	ABS
• Skriňa čerpadla	PP-GF20
• Obežné koleso	PP-GF20

• Prípojka sania	DN 32
• Prípojka výtlaku	DN 32

Obrázky se mohou lišit od originálního produktu/položky.

Parametry
Příkon	700 W
Přípojka výtlaku	DN 32
Síťová přípojka	1~230 V, 50 Hz
Jmenovitý tlak	1 bar
Typ	MINI5-XS/WC-EF
Přípojka přítoku	DN 32
