Description

Otopné těleso pro moderní vytápění koupelny. Je konstruováno vertikálními trubkami v profilu D (40×30 mm) a rovnými příčnými trubkami ( 20 mm).

Dodáváno kompletně k montáži včetně upevňovací sady a odvzdušňovacího ventilu.

Výhody výrobku:

• Kompaktní otopné těleso pro teplovodní vytápění

• Středové spodní připojení 50 mm nebo spodní stranévé připojení podle stavební délky.

• Možnost provozu přídavného elektrického vytápění, při napojení přes středové připojení lze topnou tyč namontovat dodatečně, při stranovém připojení neni dodatečné namontování tyče možné.

Obsah dodávky:

• Montážní sada je přiložena, splňuje třídy požadavkůI a II podle směrnice VDI 6036.

• Třída požadavků III je možná na vyžádání.

• Na místě montáže je nutné zkontrolovat dostatečnou nosnost stavebního materiálu stěny.

• Všechny viditelné části upevnění vbarvě otopného tělesa.

Technické informace:

• Připojení: 2 x G 1/2“ vnitřní závit

• Spodní středové připojení

• Rozteč připojení: 50 mm

• Přívod možný: vlevo nebo vpravo

• Vhodné pro jednotrubkový systém

• Odvzdušnění: G 1/2“ nahoře, vlevo

• Provozní tlak: max. 10 bar

• Zkušební tlak: 13bar

• Stavební výška (BH): 1789 mm

• Stavební délka (BL): 740 mm

•Stavební hloubka (BT): 32 mm

• Rozteč připojení (NA1): 700 mm

• Rozteč připojení (NA2): 50 mm

• Exponent otopného tělesa: 1,2419 n

• Provedení: rovné

• Barevné provedení: bílá RAL 9016

• Obsah vody: 17,4 l

• Hmotnost: 9,8 kg

Provozní podmínky:

• Teplá voda do 110°C, možnost přídavného elektrického vytápění

(max. teplota vpřítoku 80°C).

• U středového připojení: elektrickou topnou tyč lze namontovat dodatečně.

• U stranového připojení: elektrickou topnou tyč nelze namontovat dodatečně, protože se z důvodu použití potřebného T-kusu změní poloha připojení.

Tepelný výkon:

• E-sada: 1200 W

• 75/65-20°C: 1149 W

• 70/55-20°C: 931 W

• 55/45-20°C: 605 W

• 70/55-24°C: 821 W

• 55/45-24°C: 504 W

UPOZORNĚNÍ:

Vzdálenost spodní hrany otopného tělesa kpodlaze min. 150mm.

Tato vzdálenost by se podle optických hledisek měla přizpůsobit poměrům vmístnosti.

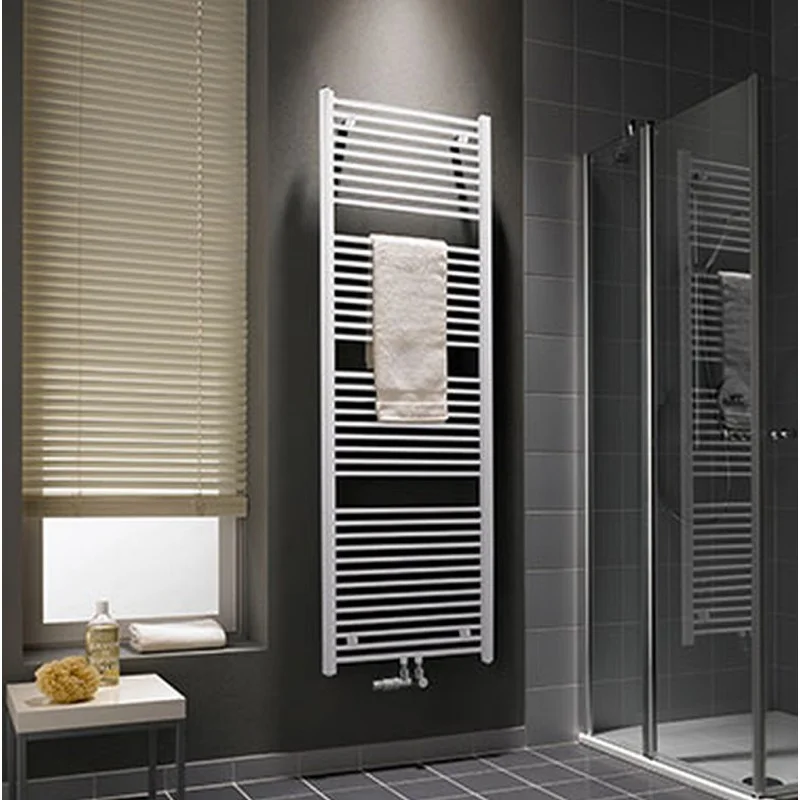

ilustrační foto

Obrázky se mohou lišit od originálního produktu/položky.

Parametry
Typ připojení	středové
Profil	rovná trubka
Barva	bílá
Výška	1789 mm
Šířka	740 mm
Elektrický	NE
Designový	NE
Kombinované vytápění	ANO
OUTLET	Poškozené / Neúplné balení
