Description

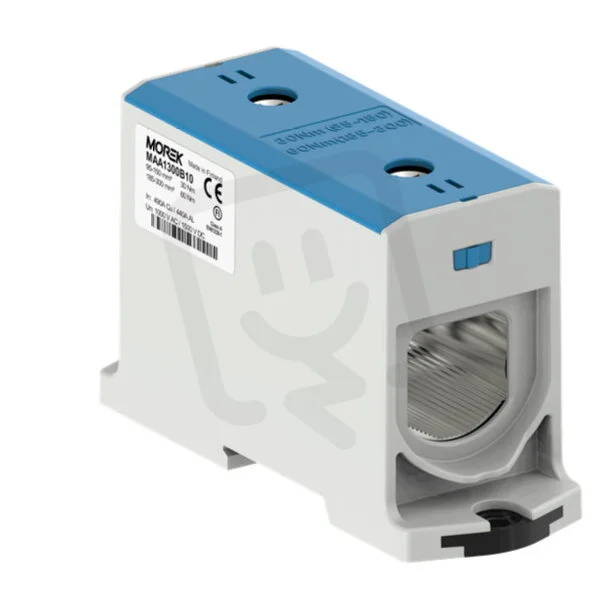

Univerzální řadová svorka OTL 300-1xAl/Cu (EAN: 4744397035417, barva: modrá) je určena pro průřezy 95-300 mm2 hliníkových i měděných vodičů, s jmenovitým proudem 490 A a jmenovitým napětím 1500 V.
Montáž na lištu DIN 35 mm se provádí pomocí šroubového připojení, svorka má interně propojené fáze, nevyžaduje ukončovací přepážku a Ex e: ne.
Rozměry 71 x 44 x 122 mm, disponuje 1 patrem a 2 připojovacími místy, izolace z termoplastu a provozní teplota -25 až 80 °C.
Proč si vybrat tuto svorku?
- Je určena pro hliníkové i měděné vodiče — Al/Cu — a je navržena pro spolehlivé mechanické spoje.
- Podporuje průřezy vodičů od 95–300 mm2 pro vícežilové i laněné provedení.
- Nabízí 2 připojovací místa, což usnadňuje řazení nebo rozvětvení obvodů.
- Má jmenovité napětí 1000 V, vhodné pro běžné rozvodné aplikace.
- Pro montáž není potřeba ukončovací přepážka — ukončovací přepážka není nutná.
- Dodává se v provedení modrá pro snadnou identifikaci v rozvaděči.
Hloubka:122 mm
Interně propojené fáze:ano
Jmenovité napětí:1500 V
Jmenovitý proud In:490 A
Materiál izolace tělesa:termoplast
Nutnost ukončovací přepážky:ne
Počet pater:1
Počet připojovacích míst:2
Připojitelný průřez laněného vodiče:95-300 mm2
Pro průřez lanka bez koncovky:95-300 mm2
Provozní teplota:-25-80 °C
Průřez vícežilového připojení:95-300 mm2
S ochranou proti výbuchu „Ex e“:ne
Šířka:44 mm
Typ elektrického připojení 1:šroubové připojení
Výška:71 mm
Způsob montáže:lišta DIN 35 mm
