Description

Termostatické hlavice K jsou určeny pro regulaci teploty v

místnostech. Ve spojení s radiátorovým ventilem regulují výkon

otopných těles, ohřívačů a konvektorů. Termostatické hlavice K jsou

vyjímečné přesnou regulací a snadným ovládáním. Model s

odděleným čidlem umožňuje instalaci termostatické hlavice zakryté

závěsy, krytem otopného tělesa, nebo jinými překážkami, nebo

nainstalované svisle nebo v úzkých výklencích.

Oblast použití:

– Vytápěcí soustavy

Funkce:

– Regulace teploty prostoru.

– Ochrana proti mrazu.

– Značky ukazují, horní a dolní teplotní rozsah. Dva klipy můžou být

použity k omezení nastavení teploty.

– Teplotní rozsah je omezen na obou koncích a lze ho blokovat take

pomocí skrytých zarážek.

Princip regulace:

– Proporcionální regulátor bez přídavné energie. Kapalinou naplněné

termostatické čidlo. Vysoká tlačná síla, nízká hystereze, optimální

uzavírací doba.

– Stabilní regulace I v případě vypočítaného malého pásma

proporcionality p-band (<1K).

Nominální rozsah teploty:

– 6 °C – 28 °C

Teplota:

– Max. teplota čidla: 50°C

– Se dvěma zarážkami

– Specifický zdvih: 0.22 mm/K

– Omezení zdvihu ventilu

– Přesnost regulace, CA-hodnota: 0.2 K

Ovlivnění teplotou vody:

– S vestavěným čidlem: 0.3 K

Ovlivnění tlakovou diferencí:

– S vestavěným čidlem: 0.2 K

Uzavírací doba:

– S vestavěným čidlem: 19 min

Hystereze:

– S vestavěným čidlem: 0.15 K

Materiál:

– ABS, PA6.6GF30, mosaz, ocel,

Kapalinové čidlo.

Barva:

– Bílá RAL 9016

Označení:

– Heimeier a KEYMARK symbol.

– Čísla nastavení.

– Symboly pro základní nastavení a noční útlum.

– Stručné údaje, včetně nejdůležitějších nastavení.

– Indikátor nastavení na čele hlavice a značka pro zrakově postižené.

– Ukazatel směru otáčení

Standard:

– KEYMARK certifikováno a testováno podle EN 215. Viz. také katalog

„Termostatické hlavice“.

Připojení:

Určeno k montáži na všechny radiátorové ventily HEIMEIER a otopná

tělesa s integrovanými ventily, které mají M30x1.5 termostatickou

vložku.

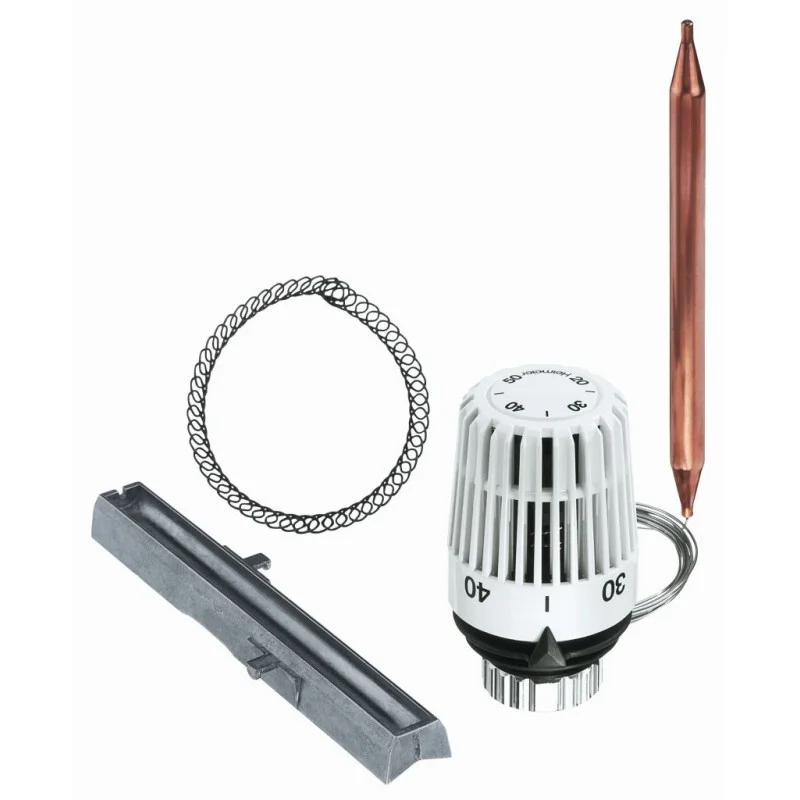

ilustrativní foto

Obrázky se mohou lišit od originálního produktu/položky.
