Description

HEIMEIER rad. ventil s obráceným směrem toku 3/8″, bez nastavení, rohový 9101-01.000

Provedení: bez přednastavení

Radiátorové ventily pro obrácený směr toku mohou být použity ve dvoutrubkových soustavách při záměně přívodního a vratného potrubí (projevuje se klepáním ventilové vložky). Ventil lze také instalovat do vratného potrubí u vysoko položených otopných těles.

Technický popis

Použití:

Vytápěcí a chladicí soustavy

Funkce:

Regulace

Plynulé nastavení (V-exact II)

Uzavírání

Ochrana před klepáním ventilu při záměně přívodního a vratného potrubí

Rozměry:

DN 10-15

Tlaková třída:

PN 10

Teplota:

Maximální provozní teplota: 120 °C, s montážní krytkou nebo pohonem max. 100 °C.

Minimální provozní teplota: -10 °C

Materiál:

Těleso ventilu: koroziodolný bronz

O-kroužky: EPDM

Kuželka ventilu: EPDM

Zpětná pružina: nerez

Ventilová vložka: mosaz, PPS

Kompletní ventilová vložka může být vyměněna pomocí montážního přípravku IMI Heimeier bez vypouštění soustavy.

Dřík: z nerezové oceli se dvěmi těsnícími O kroužky. Vnější O-kroužek lze vyměnit pod tlakem.

Povrchová úprava:

Tělo ventilu a šroubení jsou poniklované

Značení:

THE, šipka směru toku, DN a označení-II.

Bez nastavení: Černá ochranná krytka. Matice ucpávky označena černou barvou.

S přednastavením: Bílá montážní krytka.

Připojení potrubí:

Ventil je určen pro připojení k závitovým trubkám nebo pomocí svěrného šroubení k měděným, přesným ocelovým a vícevrstvým trubkám (pouze DN 15).

Připojení pro termostatické hlavice a pohony:

IMI Heimeier M30x1.5

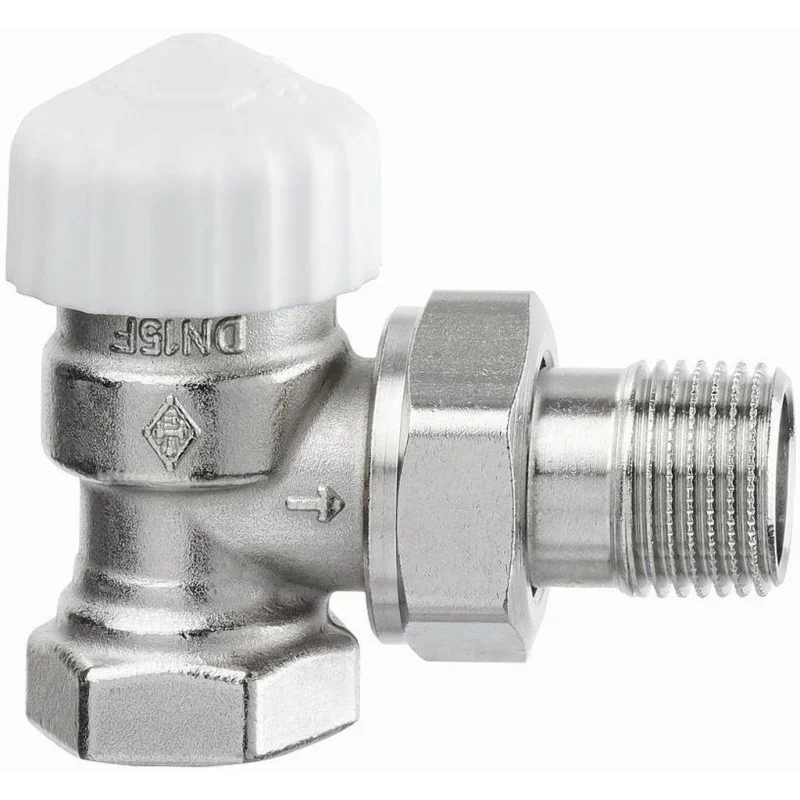

ILUSTRAČNÍ FOTO

Obrázky se mohou lišit od originálního produktu/položky.
