Description

Vysoce výkonný proporcionální pohon

Proporcionální termický pohon pro ventily TA-Modulator a TBV-CM

poskytuje přesnou plynulou regulaci a vysokou třídu krytí. Ve spojení

s radiátorovými ventily poskytují proporcionální pohony mnohem

přesnější regulaci teploty v místnosti než regulátory s ON/OFF

funkcí. Nový design zaručuje dlouhou životnost. Ukazatel pozice je

viditelný ze všech stran a usnadňuje obsluhu. Velká uzavírací síla

zaručuje spolehlivý provoz.

Oblast použití:

– Pro proporcionální regulaci teploty.

Napájecí napětí:

– 24 VAC +25% / -20%

– Frekvence 50-60 Hz

Elektrický příkon:

– Startovací ? 7 W

– Trvalý ? 3 W

– Startovací proud ? 250 mA

– Režim pohotovosti/spánku ? 25/2 mA

Řídicí napájení:

– Automatický rozpozná řídicí napájení podle zapojení kabelů.

– 0-10 V / 10-0 VDC

– 2-10 V / 10-2 VDC

– Ri = 100 k?

Rychlost přestavění:

– 30 s/mm

Uzavírací síla: 125 N

Zdvih:

– 4,7 mm; ukazatel pozice viditelný ze všech stran, adaptace na zdvih

ventilu.

– Minimální zdvih ventilu musí být alespoň 1 mm.

Teploty:

– Max. teplota okolí: 50°C

– Min. teplota okolí: -5°C

– Max. teplota média: 120°C

– Skladovací teplota: -25°C – +70°C

Třída krytí:

– IP 54 v jakékoli pozici.

Třída ochrany:

– II, EN 60730

Certifikace:

– CE, EN 60730-2-14

Kabel:

– Délka: 0,8 m, 2 m nebo 5 m. 10 m na vyžádání.

– Připojovací kabel: 4 x 0,25 mm2.

– Konec kabelu je odizolován v délce 100 mm a konec každé žíly je

bez izolace v délce 8 mm.

– Možnost volby kabeláže bez halogenů, třída požární B2ca – s1a, d1,

a1 podle EN 50575.

Připojení k ventilu:

– Rýhovaná matice se závitem M30x1,5.

Těleso:

– Nárazu odolný plast PC/ABS, bílá RAL 9016.

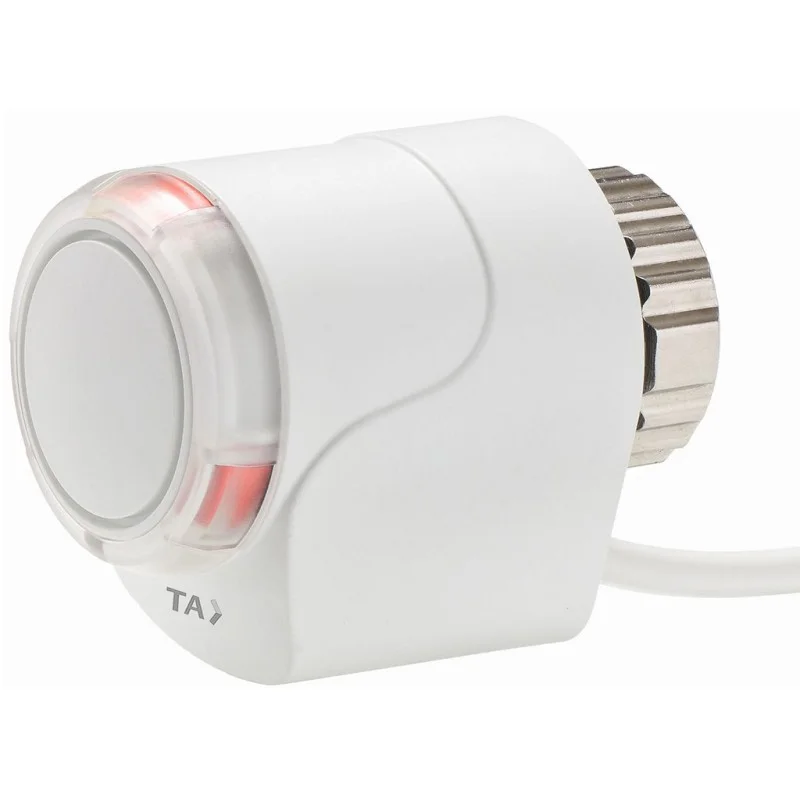

ilustrativní foto

Obrázky se mohou lišit od originálního produktu/položky.
