Description

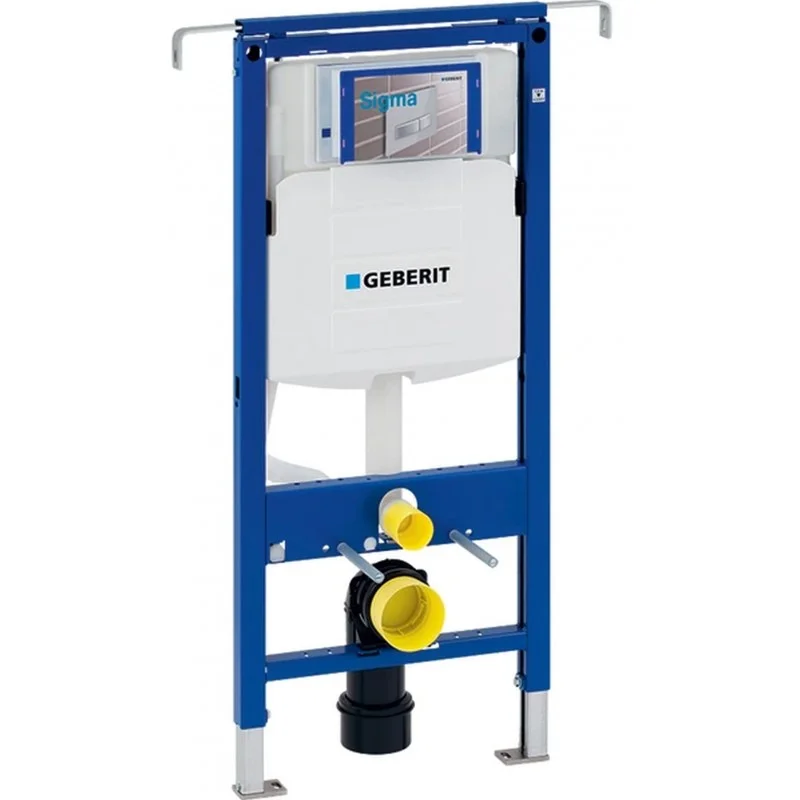

Geberit Duofix montážní prvek pro závěsné WC, 112 cm, se splachovací nádržkou pod omítku Sigma 12 cm, k instalaci mezi boční stěny

Technické údaje

• Tlak při průtoku: 10-1000 kPa

• Maximální teplota vody: 25 °C

• Splachovací množství, nastavení ve výrobě : a 3 l

• Velké splachovací množství, rozsah nastavení: 4.5 / 6 / 7.5 l

• Malé splachovací množství, rozsah nastavení: 3-4 l

Obsah dodávky

• Přívod vody R 1/2″, vhodný pro MF, s integrovaným rohovým ventilem a ručním ovládacím kolečkem

• Kryt pro hrubou montáž pro servisní otvor

• Připojovací souprava pro WC, 90 mm

• Připojovací koleno 90° z PE-HD, 90 mm

• Přechodka z PE-HD, 90 / 110 mm

• 2 ochranné zátky

• 2 závitové tyče M12

• Upevňovací materiál

Účel použití

• Pro konstrukce prováděné suchým procesem

• K montáži do předstěnových instalací částečně vysokých nebo vysokých na výšku místnosti

• K montáži do instalačních stěn vysokých na výšku místnosti

• K montáži do systémových stěn Geberit Duofix částečně vysokých nebo vysokých na výšku místnosti

• K montáži do úzkých prostor a výklenků

• Pro závěsná WC s připojovacími rozměry podle EN 33:2011

• Pro závěsná WC s vyložením do 62 cm

• Pro 1 množství splachování, 2 množství splachování nebo splachování Start/Stop

• Pro tloušťky podlahy 0–20 cm

Vlastnosti

• Samonosný rám s nanesenou práškovou barvou

• Nastavitelný do šířky

• Rám s vrtanými otvory 9 mm pro upevnění do dřevěné konstrukce

• Rám připravený pro podpěry u WC keramik s malou opěrnou plochou

• Podpěry pozinkované

• Podpěry nastavitelné 0–20 cm

• Podpěry s protiskluzovou úpravou

• Patní desky otočné

• Hloubka patní desky vhodná k montáži do U profilů UW 50 a UW 75 a do systémových profilů Geberit Duofix

• Připojovací koleno pro montáž bez nářadí v různých hloubkách, rozsah nastavení 45 mm

• Upevnění připojovacího kolena zvukově izolované

• Splachovací nádržka pod omítku s ovládáním zepředu

• Splachovací nádržka pod omítku izolovaná proti orosování

• U nastavení z výroby je možné okamžité dodatečné spláchnutí

• Montážní a servisní práce na splachovací nádržce pod omítku bez nářadí

• Přívod vody vzadu nebo nahoře uprostřed

• Kryt pro hrubou montáž pro servisní otvor chrání před vlhkostí a nečistotami

• Kryt pro hrubou montáž pro servisní otvor s možností zkrácení

• Vybaven trubkovou chráničkou pro přívodní potrubí k připojení sprchovacích WC Geberit AquaClean

• S možností upevnění pro přívod elektřiny

Ilustrační foto

Obrázky se mohou lišit od originálního produktu/položky.
